硅溶液在失去水分时,胶体粒子牢固地附着在物体胶粒间通过脱羟基形成贵氧键,Si-OH含量逐渐降低,当体硅酸逐渐聚合成高聚硅胶,随水分的蒸发,胶体分子增大,最后形成—Si-O-SiO—涂膜。硅溶胶细微的颗粒,对真石漆基层有较强的渗透力,能通过毛细管渗透到基层内部,并能与混凝土基层中的氢氧化钙反应生产硅酸钙,使真石漆涂料具有较强的粘结力。
硅溶胶干燥析胶后易形成网状结构,涂膜坚硬、附着力强、耐水耐候性好,而且涂膜致密且较硬,不产生静电,空气中各种尘埃难粘附,提高真石漆的耐沾污性。硅溶胶成膜后期耐水性、耐热性能明显优于有机涂料。
用硅丙乳液、Texanol、乙二醇单丁醚、苯甲醇复配成膜助剂、彩砂、碱溶性增稠剂和聚氨酯缔合型增稠剂等真石漆,对添加和未添加硅溶胶的真石漆进行性能测试,发现未添加硅溶胶的真石漆漆膜发花,而添加了硅溶胶的真石漆漆膜性能良好,无发花现象。

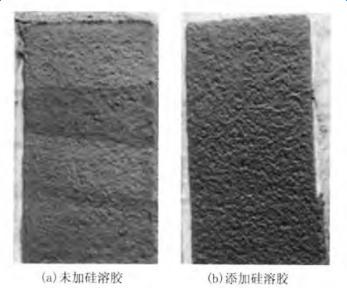

这是由于配方中的硅溶胶能于硅丙乳液互溶,两者的特性相互补充,可以配制出性能优良的真石漆,对耐水白、漆膜发白现象有改善(见下图)。
